Das seismische Echo wird interpretiert und ermöglicht Aussagen zum lithologischen und strukturellen Aufbau des Untergrunds und dessen physikalischen Eigenschaften.Dabei werden je nach Zielstellung die reflektierten oder refraktierten Wellenanteile ausgewertet.
![4. Seismik_Prinzip.jpg 4. Seismik_Prinzip.jpg](../technologie/seismik/Seismik_Prinzip.jpg)

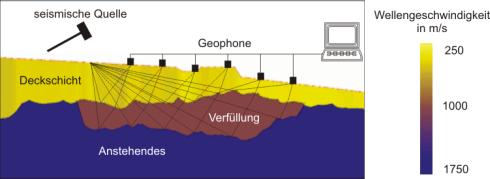

Prinzip der Seismik und der Interpretation von Schichten anhand der
Wellengeschwindigkeit
![4. Seismik_Messung.jpg 4. Seismik_Messung.jpg](../technologie/seismik/Seismik_Messung.jpg)
Seismische Feldmessungen: Geophonauslage für seismische Messung
Beispiel einer Refraktionsauswertung
![seismik1](../technologie/seismik/seism1_min.jpg)

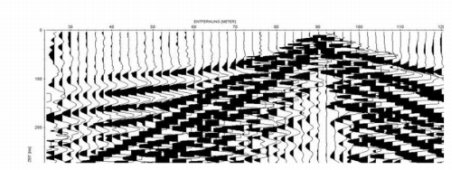

Abb.1: Einzelschussregistrierung: Die Ersteinsätze einer einzelnen Anregung, die von 48 Geophonen aufgezeichnet werden (seismische Spuren), werden aus dem Seismogramm bestimmt ("gepickt") und bilden die Grundlage der folgenden Inversion.
![seismik2](../technologie/seismik/seism2_min.jpg)
Abb. 2: Ersteinsätze aus 33 Einzelanregungen unter Berücksichtigung der Topographie des Messprofils.
![seismik3](../technologie/seismik/seism3_min.jpg)
Abb. 3: Schichtmodell des Untergrunds, berechnet auf Grundlage aller Ersteinsätze in einer Finite-Differenzen-Inversion (Darstellung ca. 5-fach überhöht)
